0000007: Отображать подложку названий меток сплошным фоном

Notes
(0000002) vdemidov (manager) 06-08-2010 13:43 edited on: 09-08-2010 10:55	Мы бы с удовольствием сделали как Гугл, но объясните как это сделать? Сейчас текст просто выводится 2 раза разными цветами с маленьким смещением. А как сделать обрамление букв?

(0000003) feya (manager) 06-08-2010 14:23 edited on: 06-08-2010 14:23	как вариант выводить тень для каждого из четырех углов, но это будет проблематично в плане скорости отображения, потому не подойдет.

(0000010) Tikh (reporter) 09-08-2010 04:04	А если шрифт тени сделать без смещения, но большим по размеру? Такое может подойти? Как вариант - сделать галочку в настройках метки, чтобы можно было сделать как в Ворде "выделение цветом" всей строки с названием метки. Т.е. метка получается внутри цветного прямоугольника.

(0000012) vdemidov (manager) 09-08-2010 06:25	>>А если шрифт тени сделать без смещения, но большим по размеру? Такое может подойти? Тогда буквы расползутся. Придется выводить всю надпись побуквенно, самому задавая межсимвольный интервал. >>Т.е. метка получается внутри цветного прямоугольника. А вот насчет этого можно подумать. Но вряд ли в ближайшее время.

(0000014) Tikh (reporter) 09-08-2010 07:08	Я имел в виду - может быть можно не рисовать этот прямоугольник графически, а задать свойством текста "цвет фона". Такое есть?

(0000015) vdemidov (manager) 09-08-2010 07:23	>>Я имел в виду - может быть можно не рисовать этот прямоугольник графически, а задать свойством текста "цвет фона". Такое есть? Такого нет. В любом случае в ближайшие пару месяцев в этом отношении ничего не поменяется.

(0000016) Chicatilo (reporter) 09-08-2010 08:31	>Сейчас текст просто выводится 2 раза разными шрифтами с маленьким смещением. А зачем разными шрифтами то? А если попробовать выводить тень жирным? Или тоже буквы будут расползаться?

(0000018) Tikh (reporter) 09-08-2010 09:33	Будут.

(0000021) Ledmyc (reporter) 09-08-2010 10:50	А может использовать какой-нибудь моноширинный шрифт, вроде Courier New или Lucida Console? И тень полужирным.

(0000046) Tikh (reporter) 11-08-2010 05:36 edited on: 11-08-2010 05:37	См. выше - я приложил тестовую картинку с использованием шрифта Courier New. Делается проще простого - двумя шрифтами один поверх другого, верхний обычный, нижний полужирный. Мне кажется - вполне нормально, достойно реализации в программе! А впоследствии можно подобрать другой моноширинный шрифт ещё более подходящий по рисунку и прикладывать его к программе.

(0000258) gpsMax (manager) 05-10-2010 15:37	> Мне кажется - вполне нормально А мне кажется, выглядит даже несколько хуже, чем уже используемый для тени метод - там тоже нет обрамления букв со всех сторон, но хотя бы тень предсказуемо с одной стороны.

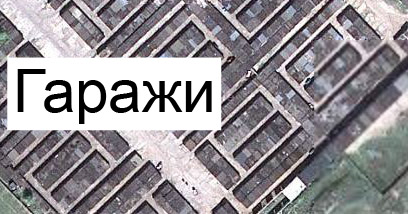

(0000337) Tikh (reporter) 14-10-2010 04:49	Хочу предложить решение проблемы. См. третий, нижний приложенный файл. Этот метод прост для реализации в программе. Оба слоя - и текст и подложка выводятся как и сейчас, простым текстом! Нижний слой, белый на рисунке-примере, выводится символом U+2588: Full block, он есть в наборе шрифта Arial. Найден мной через "таблицу символов". Этот символ вставляется на нижний слой-подложку столько раз, сколько символов в верхнем слое.

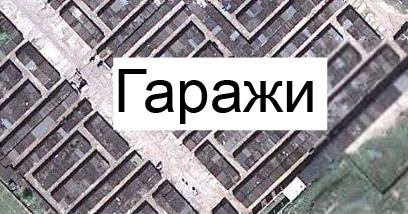

(0000338) Tikh (reporter) 14-10-2010 04:53	Добавил ещё одну картинку - на ней выравнивание по центру. На третьей - выранивание по левому краю.

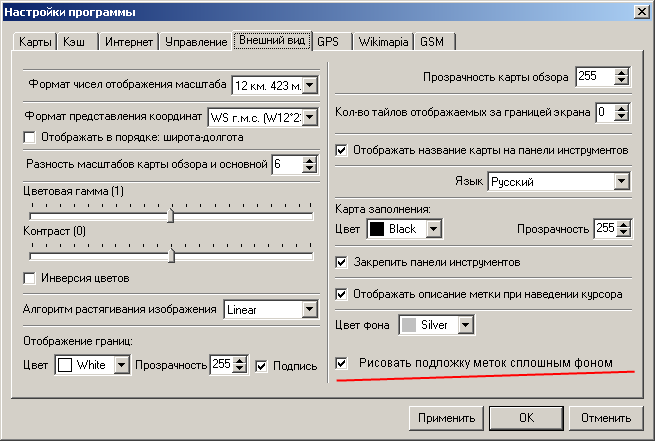

(0000339) Tikh (reporter) 14-10-2010 05:11	В программе предлагаю сделать галку в опциях "Отображать подложку меток сплошным фоном". Алгоритм я себе с точки зрения чайника представляю так: Если галка стоит, то смещение нижнего слоя текста делать равным нулю, символы нижнего слоя при выводе на экран заменять на U+2588: Full block. Если галка не стоит, то всё остаётся как сейчас.

(0000350) Ledmyc (reporter) 14-10-2010 13:10 edited on: 14-10-2010 13:21	>Этот символ (█) вставляется на нижний слой-подложку столько раз, сколько символов в верхнем слое. Проблема в том, что в большинстве шрифтов этот символ уже таких букв, как Ж и Щ, а в Arial он даже уже, чем, например, М и С. Единственный шрифт, который есть на большинстве компьютеров, относительно привлекателен, являясь при этом моноширинным, — это Lucida Console.

(0000365) Tikh (reporter) 18-10-2010 05:31	В таком случае, можно реализовать отображение меток этим шрифтом при переключении в режим сплошной подложки меток.

(0000771) RussellMur (reporter) 11-12-2010 10:48	> как вариант выводить тень для каждого из четырех углов, но это будет проблематично в плане скорости отображения, потому не подойдет. Что если текст рисовать, а не выводить шрифтом?

(0000778) Tikh (reporter) 13-12-2010 05:09	>Что если текст рисовать, а не выводить шрифтом? Наверное, это сложнее в плане объёма необходимых изменений кода... А хочется получить данную хотелку по возможности скорее. Замена подложки на символы сплошной заливки потребует не таких уж больших изменений в программе, и то, хотелка назначена на релиз июня следующего года. А вот реализация нового способа вывода надписей - отодвинет ещё неизвестно насколько...

(0005684) vdemidov (manager) 27-02-2012 20:09	Добавил возможность отображать подписи меток со сплошным фоном. Параметр UseSolidCaptionBackground в ini

(0005690) Tolik (manager) 28-02-2012 05:08	Проверил, работает (120228.5112). Но выглядит некрасиво. И как поменять цвет фона? А давайте сделаем подписи как на новой линейке?

(0005692) vdemidov (manager) 28-02-2012 06:14	Цвет фона менять в параметрах каждой конкретной метки. Подписи как на новой линейке будут рисоваться очень медленно. Пока это два числа это нормально, а когда это сотни гораздо более длинных подписей - это тормоза будут. Хотя попробовать можно.
