View Issue Details Jump to Notes ] Issue History ] Print ]
IDProjectCategoryView StatusDate SubmittedLast Update
0001099SAS.Планета[All Projects] Хотелкаpublic06-01-2012 11:0802-07-2013 06:54
Reporterkefi
Assigned ToGarl
PrioritynormalSeverityfeatureReproducibilityalways
StatusclosedResolutionfixed
PlatformWindowsOSXPOS VersionSP3
Product Version.Nightly
Target Version120808Fixed in Version120808
Summary0001099: Сделать меньше шаг координатной сетки
DescriptionНаконец-то появилась координатная сетка, но
1) шаги ее нельзя изменить - сделать свой шаг.
2) хотелось бы задавать шаг поменьше, чем в имеющемся списке выбора
Tagsсетка
Attached Filespng file icon conf_sas.png [^] (34,321 bytes) 06-01-2012 18:17


gif file icon scr_014.gif [^] (12,946 bytes) 07-01-2012 20:29


png file icon sas_1.png [^] (61,384 bytes) 07-01-2012 22:39


? file icon SASPlanet_1.exe [^] (4,633,600 bytes) 10-01-2012 13:30
? file icon SASPlanet_2.exe [^] (4,633,600 bytes) 10-01-2012 13:31

- Relationships

-  Notes
(0004780)
Doc74 (reporter)
06-01-2012 16:07

Поддерживаю. Сам (в других программах) работаю с пятиминутной сеткой.
(0004782)
kefi (reporter)
06-01-2012 16:28
edited on: 06-01-2012 16:29

Идеально было бы , чтобы можно было выбирать шаг такой же как градусная сетка в номенклатуре карт ГШ, и плюс к этому задавать вручную.
Да и цвет линий сетки еще бы хорошо бы уметь настраивать. А то - плохо видно.
Ну и цифровое отображение значений градусных координат не всегда надо - иногда мешается, загромождает картинку, видно, надо, чтобы отключалось.

(0004783)
zed (manager)
06-01-2012 16:31

>Да и цвет еще бы хорошо бы уметь настраивать.
Есть в настройках.
>Ну и цифровое отображение значений градусных координат не всегда надо
Аналогично.
(0004784)
Garl (manager)
06-01-2012 18:19

>Ну и цифровое отображение значений градусных координат не всегда надо
убираем галку "подписи"

новые более мелкие деления добавить делов на 5 минут. а вот с настраиваемыми - тут чуток придётся повозиться

предлагайте ещё деления
(0004786)
kefi (reporter)
06-01-2012 19:09

2 Garl > желательно бы не просто более мелкие,а чтобы в номенклатуре карт ГШ были
(0004787)
Garl (manager)
06-01-2012 19:27

а смысл их в номенклатуре ГШ делать если есть ГШ по которому так же можно выделять?
а с настраиваемой колонкой не всё так просто ибо компонента TTBXEditItem не хочет работать так как надо мне.
(0004790)
bk99 (reporter)
07-01-2012 08:23

[offtop]

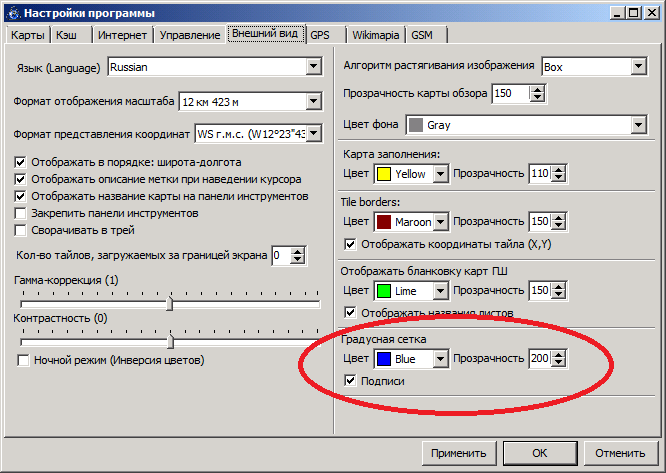

На скрине conf_sas.png не переведено на русский "Tile borders:"
[/offtop]
(0004791)
Garl (manager)
07-01-2012 11:11

настраиваемый шаг сделал в пределах от 10 градусов и до 0. ждём одобрения
https://bitbucket.org/azya/sasplanet/pull-requests

перевод - это некоторые просто постоянно тренеруются в смене английских фраз :)
там и в главном меню тоже болтается не переведенный пункт меню.
(0004794)
kefi (reporter)
07-01-2012 13:13
edited on: 07-01-2012 13:19

Someone wrote

а смысл их в номенклатуре ГШ делать если есть ГШ по которому так же можно выделять?

Так ведь не только для выделения сетка нужна!Или Вы решили, что имелось ввиду делать шаг по листам ГШ? Нет, не по бланкам ГШ, а по тому шагу градусной сетки, который имеется в соответствующих бланках (в 1км-ке, например, по 10" по горизонтали и столько же по вертикали etc).

(0004795)
Garl (manager)
07-01-2012 13:44

>а по тому шагу градусной сетки, который имеется в соответствующих бланках
теперь ясно

кстати шаг сетки будет вводится в градусах: или "0.5" или "0,5"
(0004796)
Tolik (manager)
07-01-2012 15:09

Однако, 10" вводить в градусах не очень-то удобно. Сколько надо вбить шестёрок для визуально правильной сетки?
(0004797)
Garl (manager)
07-01-2012 17:01
edited on: 07-01-2012 17:03

ну как вариант после одобрения прикручивания градусной сетки,
попытаюсь сделать поддержку автоматического пересчёта из минут и секунд ( хх" - минуты ; уу' - секунды) в градусы.
кстати внутри всё равно всё приводится к градусам с дробной частью.

(0004798)
kefi (reporter)
07-01-2012 18:33
edited on: 07-01-2012 18:46

2 Garl > Вообще, зачастую ГИС формат вводимых градусов понимают в довольно гибком интерфейсе, за что пользователи сразу начинают любить такую систему :
Например, форматы одного и того же задания (разделитель всегда пробел, для дробной части - точка(или зпт) ):
57 30' 30.53222" - если пользователь любит добавлять ' или ", программа все-равно поймет формат
57 30 30.53222 - если не любит ' ", то - тоже программа поймет
57.5 0 30.53222"
57.5 30.53222" - хоть и две части, но вторая - это секунды, а не минуты,т.к. есть признак секунд "
57 30.509 - градусы и минуты
57.50848 - только градусы

А можно еще и около окошка ввода пристроить поле для показа в альтернативном формате:
я бы сделал так:
Поле ввода [g m s]
(т.е. возможность в GUI исправлять по шаблону альтернативный формат в области цвета фона справа от окошка ввода- [g m] или [g s] или вообще [m s] etc )

(0004799)
Garl (manager)
07-01-2012 19:48

может проще сделать как в диалоге "перейти"
з.ы.
а предложения лучше рисовать и прикладывать сюда, ибо на словах я туго представляю
(0004800)
kefi (reporter)
07-01-2012 20:40
edited on: 07-01-2012 20:43

2 Garl > приложил, но суть такова - если курсор ставится в область скобок [...], то значение в ней превращаются в текущий шаблон альтернативного отображения значения, этот шаблон при этом можно редактировать . Как только щелкается в другом месте мышкой или клавиатурный курсор удаляется из области скобок, так сразу там вместо шаблона альтернативного формата появляется само значение. На рис считается , что в верхнем поле в данный момент редактируется альтернативный шаблон, а в нижнем - отображается значение долготы в альтернативном формате

Значок градусов вообще еще думать нужно как набирать , он , как впрочем и мин (') и сек (") не обязательным должен быть.

Да, и по-моему, давно уже пора избавляться от пришедших из глубины веков понятия ГЕОГРАФИЧЕСКИЕ координаты - не солидное оно - для пятикласников. И путает - люди думают, что имеются ввиду астрономические координаты.
Писать нужно ГЕОДЕЗИЧЕСКИЕ, как положено на всех картах.

(0004801)
Garl (manager)
07-01-2012 22:40

ну "родил" как то вот так : см sas_1.png
сердито и по формату.
(0004802)
kefi (reporter)
07-01-2012 23:49

2 Garl > знак градуса обязательно набирать ?
(0004803)
Tolik (manager)
08-01-2012 07:04

Форма получилась годная. Но что я ни пытался туда вводить (кроме целого числа), ничего не пролучается. Например, вставляю 0.1 - результат:
'0,1' is not a valid floating point value.
Обратите внимание на запятую вместо точки.
Со знаками ° ' " то же.
(0004804)
Tolik (manager)
08-01-2012 07:08

А ещё бы динамический шаг сделать... Чтобы в экране всегда было видно несколько линий.
(0004805)
Garl (manager)
08-01-2012 07:55

>знак градуса обязательно набирать ?
оно там будет по умолчанию, можно без знака градуса вводить

>'0,1' is not a valid floating point value.
может опять что с рагиональными установками? в любом случае сегодня попробую обновить до того что на картинке

>А ещё бы динамический шаг сделать
как нормально отшлифуем пользовательский шаг сетки - можно будет браться и за динамическую.
(0004806)
Tolik (manager)
08-01-2012 08:44
edited on: 08-01-2012 09:06

Да, на этот раз проблема с региональными.
Поменял в контрол панели десятичную точку на дес. запятую, перезапустил САС - теперь можно ввести дробные градусы (0.1 и 0,1).

(0004807)
Tolik (manager)
08-01-2012 08:49
edited on: 08-01-2012 09:04

Ещё замечание.
Ввёл шаг 0,016666666666666666666666666666667, т.е. 1 минута.
Хотелось бы получить сетку, например, N50°29'00,00", N50°30'00,00" и т.д.
А видим N50°29'47,26", N50°30'47,23".

P.S. Кстати, нули лучше не показывать, чтобы надписи были покороче: N50°29', N50°30'

P.P.S. Ввести ровно минуту невозможно:
если ввести 0,01667, получается шаг 1'00,01"
если ввести 0,016667, получается шаг 0'59,98"
если ещё больше шестёрок - то же самое.
Наверно, надо повысть разрядность переменных или совсем переделать формулу.

(0004808)
Garl (manager)
08-01-2012 09:08

ну значения выводимых градусов берутся из системных настроек САС-Планеты
с значением сетки в 1 минуту - да действительно есть чуток из-за округлений : буду посмотреть
(0004809)
Tolik (manager)
08-01-2012 09:14
edited on: 08-01-2012 09:16

Это понятно, что представление координат берётся из настроек. Но в любом варианте видно много нулей, например: 50°30.0000' или 50.500000°. Все незначащие нули хотелось бы обрезать.

(0004810)
Garl (manager)
08-01-2012 09:23

>Все незначащие нули хотелось бы обрезать.
согласен.

первопланово хочу переделать чтоб в инишнике
Scale хранилось в градусах минутах и секундах.
вроде как должна повыситься точность и править будет более понятно
(0004811)
Tolik (manager)
08-01-2012 09:28

А, вон в чём дело: Scale=1666
Мало разрядов.
(0004812)
zed (manager)
08-01-2012 09:40

>Scale хранилось в градусах минутах и секундах.
Зачем извращаться? Максимальная точность у типа Double, вот его и надо юзать при расчётах и всех конвертациях. А минуты и секунды это только юзеру на экран если вывести.
(0004813)
kefi (reporter)
08-01-2012 09:44

Так что - калькулятор-то форматов и шаг по бланкам ГШ сделать - не судьба ?
(0004814)
Garl (manager)
08-01-2012 09:59
edited on: 08-01-2012 10:04

>А минуты и секунды это только юзеру на экран если вывести.
в этом то и дело что 1 минута при округлении пересчёте и выводе на экран превращается в 56 секунд.

промежуточный итог: принцип хранения менять не стоит. переходим на Double

продолжаю ковырять код дальше

>Так что - калькулятор-то форматов и шаг по бланкам ГШ сделать - не судьба ?
и шаг ГШ и калькулятор(конвертер) на сколько я его себе представляю будут.

(0004821)
Garl (manager)
10-01-2012 04:23

обкатываем
(0004823)
Tolik (manager)
10-01-2012 05:07

Отлично!
Только маленькое замечание.
Сделал шаг 0°01'00.00", некоторые метки выглядят хорошо (55°49'), а некоторые так:
55°46'60" 37°31'60"
(0004824)
Garl (manager)
10-01-2012 05:15

да, это глюк уже основной функции программы.
как дойдут руки попроавлю.
(0004826)
Garl (manager)
10-01-2012 08:06

кстати что делать с выделениями по Гражусней сетке в автоматическом режиме?
моё предложение - не выделять.

дальше из мелочей : нужно ли динамически менять (отображать) текущий шаг в поле ввода опять же в автоматическом режиме?
(0004827)
Tolik (manager)
10-01-2012 08:29
edited on: 10-01-2012 11:27

case AZoom of
    1..3: Result.X := 10;
    4..22: Result.X := 320/Power(2,AZoom);
    23,24: Result.X := 320/Power(2,22);

Может сделать лучше таблицу для каждого зума, чтобы шаг сетки был круглым числом?
Например:

1..6: 10
7: 5
8: 2
9: 1
10: 30'
11: 20'
12: 10'
13: 5'
14: 2'
15: 1'
16: 30"
17: 20"
18: 10"
19: 5"
20: 2"
21: 1"
22: 0.5"
23,24: 0.2"

(0004828)
Garl (manager)
10-01-2012 09:11
edited on: 10-01-2012 10:55

изначально оно так и было.
в принципе можно и CASE прилепить.

вот так
   case AZoom of
    1..6: Result.X := 10;
    7 : Result.X := 5;
    8 : Result.X := 2;
    9 : Result.X := 1;
    10 : Result.X := 30/60;
    11 : Result.X := 20/60;
    12 : Result.X := 10/60;
    13 : Result.X := 5/60;
    14 : Result.X := 2/60;
    15 : Result.X := 1/60;
    16 : Result.X := 30/3600;
    17 : Result.X := 20/3600;
    18 : Result.X := 10/3600;
    19 : Result.X := 5/3600;
    20 : Result.X := 2/3600;
    21 : Result.X := 1/3600;
    22 : Result.X := 30/216000;
    23 : Result.X := 20/216000;
    24 : Result.X := 10/216000;
    else Result.X := 0;
   end;

(0004829)
zed (manager)
10-01-2012 09:47

Garl, отличная сетка получилась. Респект :)
(0004830)
Garl (manager)
10-01-2012 09:49

:) старался. теперь отшлифовать и делов :)
(0004833)
Tolik (manager)
10-01-2012 11:30
edited on: 10-01-2012 11:31

> в принципе можно и CASE прилепить.

Я именно это и имел в виду!

Насчёт 216000 это Вы загнули :) Нет такой единицы - 1/60 секунды.
Лучше так:
    22 : Result.X := .5/3600;
    23,24 : Result.X := .2/3600;

(0004839)
Garl (manager)
10-01-2012 13:33
edited on: 10-01-2012 13:35

приложил 2 варианта , давайте определимсся с шагом.
и кстати
( 23 : Result.X := 20/216000;) <> (23,24 : Result.X := .2/3600;)

(0004840)
vdemidov (manager)
10-01-2012 14:14
edited on: 10-01-2012 14:15

Ребята. Не забываем, что нумерация зумов с 0 до 23. По крайней мере внутри кода SAS.Планеты.

(0004841)
Tolik (manager)
10-01-2012 18:42
edited on: 11-01-2012 09:43

Мне нравится SASPlanet_1.exe
В варианте 2 на ноутбуке видно слишком мало линий.

Повторяю, 20/216000 - неправильно, т.к. это не равно 0.2 секунды. Правильно 0.2/3600.

Исправьте, пожалуйста.


- Users who viewed this issue
User List Anonymous (4411x), kalakotkas (1x)
Total Views 4412
Last View 28-03-2024 16:24

- Issue History
Date Modified Username Field Change
06-01-2012 11:08 kefi New Issue
06-01-2012 15:07 vdemidov Project Доработка карты (ZMP) => SAS.Планета
06-01-2012 16:07 Doc74 Note Added: 0004780
06-01-2012 16:28 kefi Note Added: 0004782
06-01-2012 16:29 kefi Note Edited: 0004782 View Revisions
06-01-2012 16:29 kefi Note Edited: 0004782 View Revisions
06-01-2012 16:31 zed Note Added: 0004783
06-01-2012 18:17 Garl File Added: conf_sas.png
06-01-2012 18:19 Garl Note Added: 0004784
06-01-2012 18:19 Garl Assigned To => Garl
06-01-2012 18:19 Garl Status new => assigned
06-01-2012 19:09 kefi Note Added: 0004786
06-01-2012 19:27 Garl Note Added: 0004787
07-01-2012 08:23 bk99 Note Added: 0004790
07-01-2012 11:11 Garl Note Added: 0004791
07-01-2012 13:13 kefi Note Added: 0004794
07-01-2012 13:17 kefi Note Edited: 0004794 View Revisions
07-01-2012 13:17 kefi Note Edited: 0004794 View Revisions
07-01-2012 13:19 kefi Note Edited: 0004794 View Revisions
07-01-2012 13:44 Garl Note Added: 0004795
07-01-2012 15:09 Tolik Note Added: 0004796
07-01-2012 17:01 Garl Note Added: 0004797
07-01-2012 17:03 Garl Note Edited: 0004797 View Revisions
07-01-2012 18:33 kefi Note Added: 0004798
07-01-2012 18:35 kefi Note Edited: 0004798 View Revisions
07-01-2012 18:40 kefi Note Edited: 0004798 View Revisions
07-01-2012 18:46 kefi Note Edited: 0004798 View Revisions
07-01-2012 19:48 Garl Note Added: 0004799
07-01-2012 20:29 kefi File Added: scr_014.gif
07-01-2012 20:40 kefi Note Added: 0004800
07-01-2012 20:43 kefi Note Edited: 0004800 View Revisions
07-01-2012 22:39 Garl File Added: sas_1.png
07-01-2012 22:40 Garl Note Added: 0004801
07-01-2012 23:49 kefi Note Added: 0004802
08-01-2012 07:04 Tolik Note Added: 0004803
08-01-2012 07:08 Tolik Note Added: 0004804
08-01-2012 07:55 Garl Note Added: 0004805
08-01-2012 08:44 Tolik Note Added: 0004806
08-01-2012 08:49 Tolik Note Added: 0004807
08-01-2012 08:50 Tolik Note Edited: 0004807 View Revisions
08-01-2012 08:51 Tolik Note Edited: 0004807 View Revisions
08-01-2012 08:55 Tolik Note Edited: 0004806 View Revisions
08-01-2012 09:03 Tolik Note Edited: 0004807 View Revisions
08-01-2012 09:04 Tolik Note Edited: 0004807 View Revisions
08-01-2012 09:04 Tolik Note Edited: 0004807 View Revisions
08-01-2012 09:06 Tolik Note Edited: 0004806 View Revisions
08-01-2012 09:08 Garl Note Added: 0004808
08-01-2012 09:14 Tolik Note Added: 0004809
08-01-2012 09:16 Tolik Note Edited: 0004809 View Revisions
08-01-2012 09:23 Garl Note Added: 0004810
08-01-2012 09:28 Tolik Note Added: 0004811
08-01-2012 09:40 zed Note Added: 0004812
08-01-2012 09:44 kefi Note Added: 0004813
08-01-2012 09:59 Garl Note Added: 0004814
08-01-2012 10:04 Garl Note Edited: 0004814 View Revisions
10-01-2012 04:23 Garl Note Added: 0004821
10-01-2012 04:23 Garl Status assigned => resolved
10-01-2012 04:23 Garl Resolution open => fixed
10-01-2012 04:23 Garl Product Version => 24xxxx
10-01-2012 04:23 Garl Fixed in Version => 24xxxx
10-01-2012 05:07 Tolik Note Added: 0004823
10-01-2012 05:15 Garl Note Added: 0004824
10-01-2012 08:06 Garl Note Added: 0004826
10-01-2012 08:29 Tolik Note Added: 0004827
10-01-2012 09:11 Garl Note Added: 0004828
10-01-2012 09:47 zed Note Added: 0004829
10-01-2012 09:49 Garl Note Added: 0004830
10-01-2012 10:55 Garl Note Edited: 0004828 View Revisions
10-01-2012 11:27 Tolik Note Edited: 0004827 View Revisions
10-01-2012 11:30 Tolik Note Added: 0004833
10-01-2012 11:31 Tolik Note Edited: 0004833 View Revisions
10-01-2012 13:30 Garl File Added: SASPlanet_1.exe
10-01-2012 13:31 Garl File Added: SASPlanet_2.exe
10-01-2012 13:33 Garl Note Added: 0004839
10-01-2012 13:35 Garl Note Edited: 0004839 View Revisions
10-01-2012 14:14 vdemidov Note Added: 0004840
10-01-2012 14:15 vdemidov Note Edited: 0004840 View Revisions
10-01-2012 18:42 Tolik Note Added: 0004841
10-01-2012 18:50 Tolik Note Edited: 0004841 View Revisions
11-01-2012 09:43 Tolik Note Edited: 0004841 View Revisions
11-01-2012 20:00 gpsMax Tag Attached: сетка
23-01-2012 08:34 vdemidov Target Version => 120808
23-01-2012 08:49 vdemidov Fixed in Version 24xxxx => 120808
10-10-2012 11:49 Tolik Status resolved => closed
02-07-2013 06:54 vdemidov Product Version 24xxxx => .Nightly



Copyright © 2007 - 2024 SAS.Planet Team
